Плотность в поле
Объём лунки определяется по количеству калиброванного песка, заполнившего выемку.
Артикул: S234
Matest S234 KIT — пескозагрузочный аппарат с конусом Ø 6,5″ для определения плотности мелкозернистого уплотнённого грунта непосредственно в полевых условиях и проверки степени уплотнения.
Метод основан на замещении объёма вынутого из контрольной лунки грунта сухим калиброванным песком. После определения объёма лунки и массы извлечённого материала лаборатория рассчитывает плотность согласно применяемому стандарту и принятому протоколу испытаний.
Диаметр конуса6,5″ / 165,1 мм
Габариты305 × 305 × 600 мм
Масса комплекта3,350 кг
Канистры V1212 × 5 литров
Стандарты в карточке Matest
ASTM D1556AASHTO T191CNR N. 22UNE 7371NF P94-061-3
Для закупки по ГОСТ 28514-90 направьте техническое задание. Мы сверим требуемую комплектацию и документы с вашей процедурой; автоматическое соответствие ГОСТ на этой странице не заявляется.
Назначение оборудования
Для чего применяется пескозагрузочный аппарат
Пескозагрузочный аппарат, также называемый аппаратом песчаного конуса, используют для определения плотности грунта в месте укладки. Испытание помогает оценить фактическое уплотнение основания, насыпи или другого слоя по результатам измерения объёма контрольной лунки.
Средний диаметр
Версия S234 занимает промежуточное положение между аппаратами Matest Ø 4″ и Ø 12″.
Оцинкованный металл
Двойной конус и металлическое основание оцинкованы для защиты от коррозии.
Для полевых работ
Компактный комплект массой 3,35 кг удобно перевозить между участками испытаний.
Точная комплектация
Что входит в Matest S234 KIT
Комплект приведён по официальной карточке производителя для модели с диаметром 6,5″.
Двойной металлический конус
Конус в сборе с краном, оцинкованный для защиты от ржавчины.
Металлическое основание
Основание с центральным отверстием и бортиком для установки конуса.
Пластиковые канистры
Две сменные ёмкости объёмом 5 литров каждая.
Заказывается отдельно: калибровочная ёмкость S234-01 не входит в основной комплект. Перед заказом проверьте, нужна ли она для вашей методики и имеющейся лабораторной оснастки.
Проверенные данные
Технические характеристики Matest S234
- Производитель
- Matest S.p.A.
- Модель / артикул
- S234
- Оригинальное название
- Sand density cone apparatus Ø 6.5''
- Метод
- Замещение объёма сухим песком
- Диаметр
- 6,5″ / 165,1 мм
- Конус с краном
- S234-05
- Основание
- S234-06
- Канистры
- V121, 5 л — 2 шт.
- Габариты
- 305 × 305 × 600 мм
- Масса
- 3,350 кг
- Стандарты Matest
- ASTM D1556, AASHTO T191, CNR N. 22, UNE 7371, NF P94-061-3
Полевое определение плотности
Как работает метод песчаного конуса
Ниже показана логика испытания. Точные требования к подготовке площадки, калибровке песка, размерам лунки, сушке и расчётам необходимо брать из действующей лабораторной методики.
Подготовить площадку
Выровнять выбранный участок, установить металлическое основание и подготовить контрольную лунку.
Собрать образец
Извлечённый грунт полностью собрать, затем определить его массу и влажность по принятой процедуре.
Заполнить песком
Установить конус и заполнить лунку сухим калиброванным песком из загрузочной ёмкости.
Рассчитать плотность
По массе израсходованного песка определить объём лунки и рассчитать плотность грунта.
ρ = m / V
Общий принцип расчёта: плотность получают делением массы извлечённого грунта на измеренный объём лунки. Рабочие поправки, влажность и степень уплотнения рассчитывают по выбранному стандарту и лабораторному протоколу.
Выбор диаметра
Какой аппарат выбрать: 4″, 6,5″ или 12″

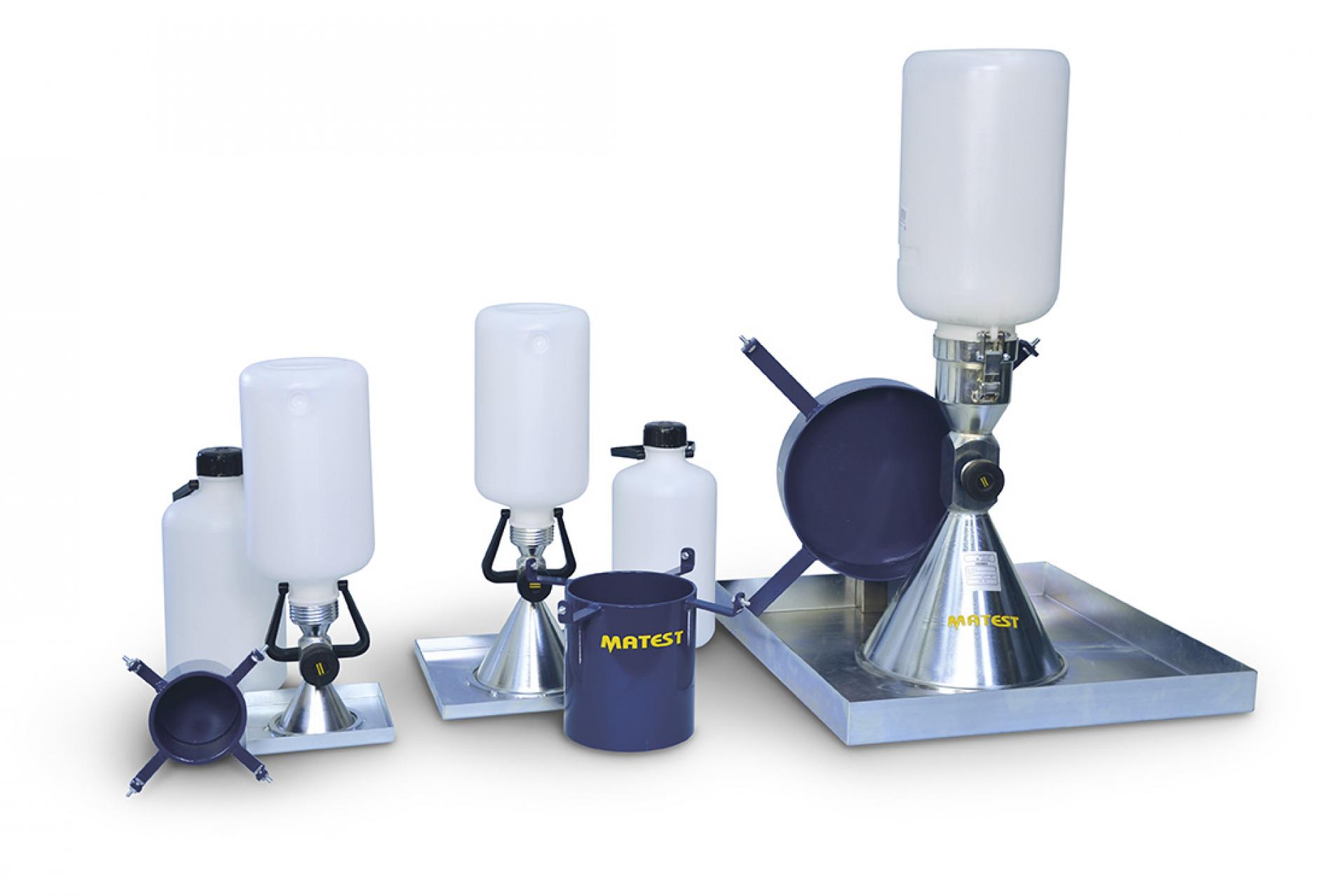

Matest выпускает три версии аппарата песчаного конуса. Размер выбирают по методике, предполагаемой крупности материала и требуемому объёму контрольной лунки.
| Параметр | Ø 4″ — S234-10 | Ø 6,5″ — S234 | Ø 12″ — S231 |
|---|---|---|---|
| Диаметр | 101,6 мм | 165,1 мм | 304,8 мм |
| Компоновка ёмкостей | 2 × V121, 5 л | 2 × V121, 5 л | S231-11, 15 л |
| Габариты | 190 × 190 × 500 мм | 305 × 305 × 600 мм | 620 × 620 × 920 мм |
| Масса | 2,300 кг | 3,350 кг | 13,600 кг |
| Особенность | Компактная версия | Средний диаметр | Рекомендован Matest для крупнозернистого грунта и гравия свыше 38 мм |
| Страница товара | Посмотреть Ø 4″ | Текущая модель | Посмотреть Ø 12″ |
Стандарты и закупка
ASTM D1556, AASHTO T191 и ГОСТ 28514-90
Что указывает Matest
Для S234 производитель перечисляет ASTM D1556, AASHTO T191, CNR N. 22, UNE 7371 и NF P94-061-3. Эти обозначения размещены в официальной карточке оборудования.
Прибор предназначен для определения плотности мелкозернистого уплотнённого грунта и проверки степени уплотнения методом песчаного конуса.
Если в проекте указан ГОСТ 28514-90
Перед закупкой передайте специалисту Matest Казахстан техническое задание, требуемый диаметр и перечень документов.
- Мы не подменяем требования ГОСТ перечнем ASTM или AASHTO.
- Комплектность и дополнительная калибровочная ёмкость проверяются отдельно.
- Соответствие конкретной закупке подтверждается только после проверки задания.
Оборудование для плотности грунта
Другие товары этой категории
Ответы специалиста
Частые вопросы о Matest S234 KIT
Что определяет пескозагрузочный аппарат?
Прибор применяют для определения плотности уплотнённого грунта в полевых условиях методом замещения объёма контрольной лунки сухим песком.
Какой диаметр у Matest S234?
Диаметр модели S234 составляет 6,5 дюйма, или 165,1 мм.
Что входит в комплект S234 KIT?
Двойной оцинкованный конус с краном S234-05, металлическое основание S234-06 и две пластиковые канистры V121 объёмом 5 литров.
Входит ли калибровочная ёмкость S234-01?
Нет. По данным Matest калибровочная ёмкость является аксессуаром и заказывается отдельно.
Какие стандарты указаны производителем?
ASTM D1556, AASHTO T191, CNR N. 22, UNE 7371 и NF P94-061-3.
Можно ли заказать комплект для работы по ГОСТ 28514-90?
Перед заказом необходимо проверить техническое задание и требуемую комплектацию. Отправьте требования отделу продаж — специалисты сопоставят их с параметрами S234 и доступными принадлежностями.

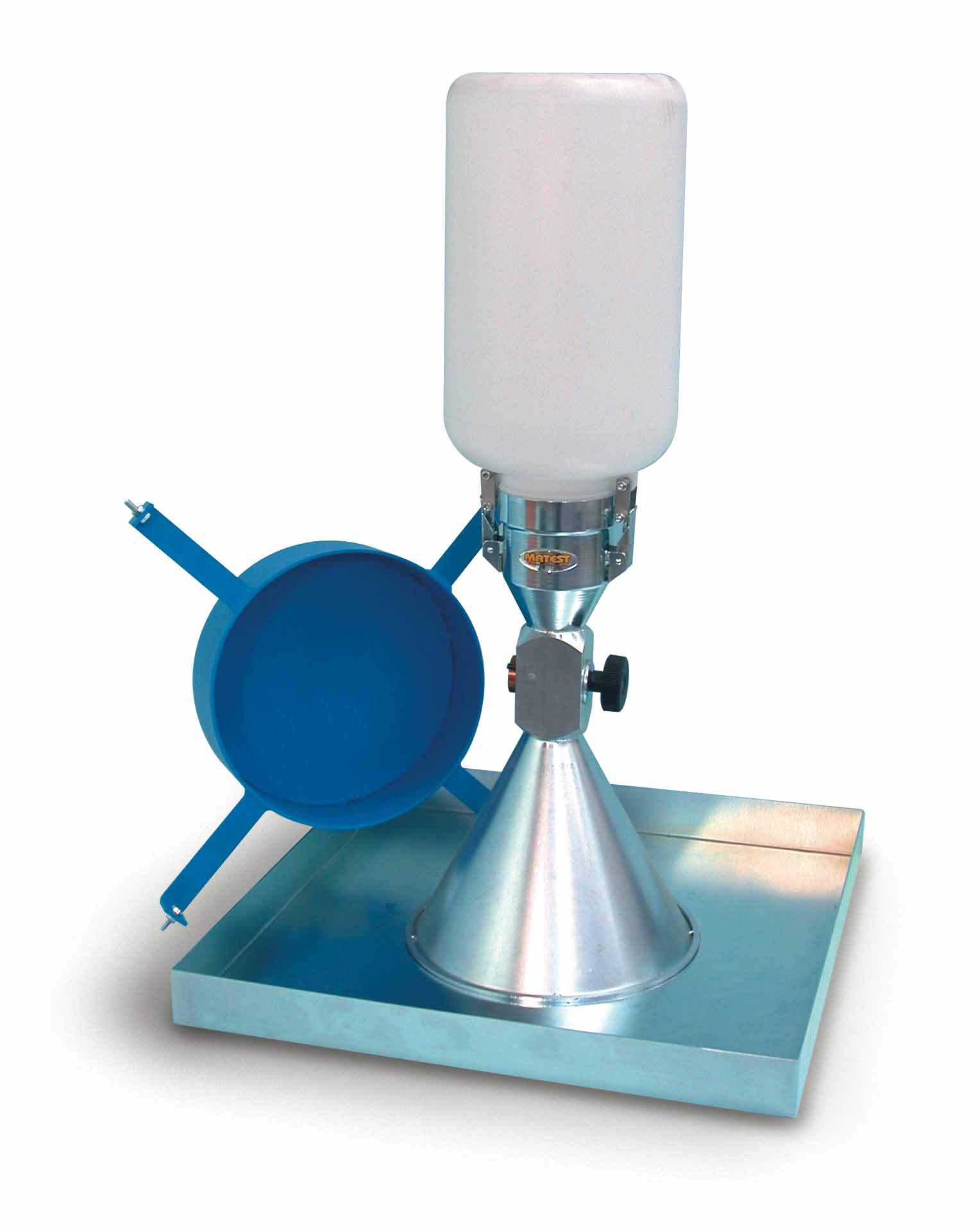

Когда следует выбрать версию Ø 12″?
Matest рекомендует S231 Ø 12″ для крупнозернистого грунта и гравия с частицами свыше 38 мм.
Как уточнить цену и поставку в Казахстан?
Отправьте модель S234, город доставки и используемый стандарт. Актуальные коммерческие условия будут указаны в предложении.
Подбор оборудования
Нужен пескозагрузочный аппарат Matest?
Укажите диаметр, стандарт, тип грунта и город доставки. Мы проверим модель, состав комплекта и необходимые принадлежности.
