Измерение деформации при растяжении
Электронные экстензометры Matest для испытаний стали
Приборы серии H014 для измерения удлинения металлических образцов: модели для упругой области испытания и коаксиальные экстензометры, которые могут оставаться на образце до его разрушения.
ТОО Bolashaq Trade Group — официальный дистрибьютор Matest S.p.A. в Казахстане. Модель подбирается по форме и размеру образца, требуемой базе измерения и этапу снятия прибора.
0,001 ммточность H014 и H014-04
50–200 ммизмерительная база H014-04
до 61 ммдиаметр образцов в серии до разрушения
2 режимаупругая область или испытание до разрыва
Выбор по задаче
Типы электронных экстензометров Matest
Главное различие — допустимый этап снятия прибора. H014 и H014-04 предназначены для измерения упругого удлинения и снимаются до текучести или разрушения. Коаксиальные модели H014-06–H014-12 рассчитаны на работу до разрушения образца.

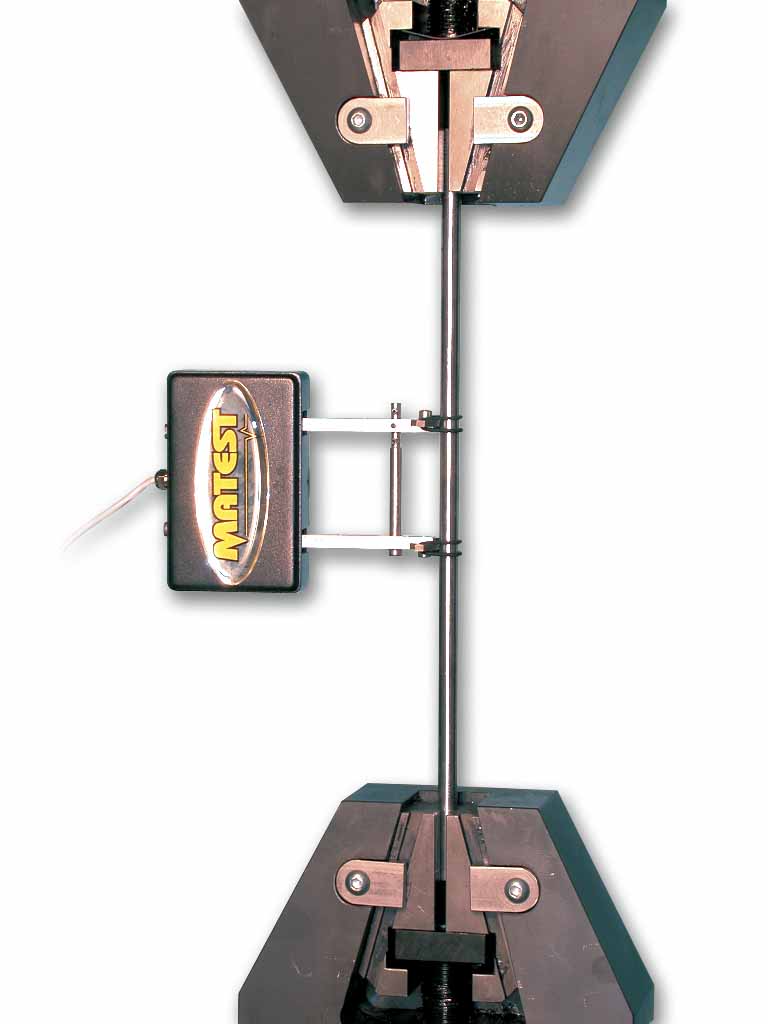

Упругая областьMatest H014 и H014-04
Измерение удлинения, построение зависимости нагрузка–деформация и оценка упругих свойств материала. Прибор снимают до текучести или разрушения.
Смотреть электронный экстензометр →
До разрушенияMatest H014-06–H014-12
Коаксиальные экстензометры с потенциометрическим датчиком для круглых и плоских образцов. Конструкция позволяет оставлять прибор на образце до его разрушения.
Открыть линейку до разрыва →СовместимостьСерия H014 для испытательных машин
Раздел совместимых экстензометров для машин Matest. Перед заказом требуется проверить модель машины, систему считывания и геометрию образца.
Проверить совместимые модели →Специальное применениеЭкстензометр для проволочных прядей
Отдельное решение для измерения деформации проволочных прядей. Актуальную совместимость и конфигурацию необходимо подтвердить по испытательной задаче.
Открыть страницу модели →Подтверждённые характеристики

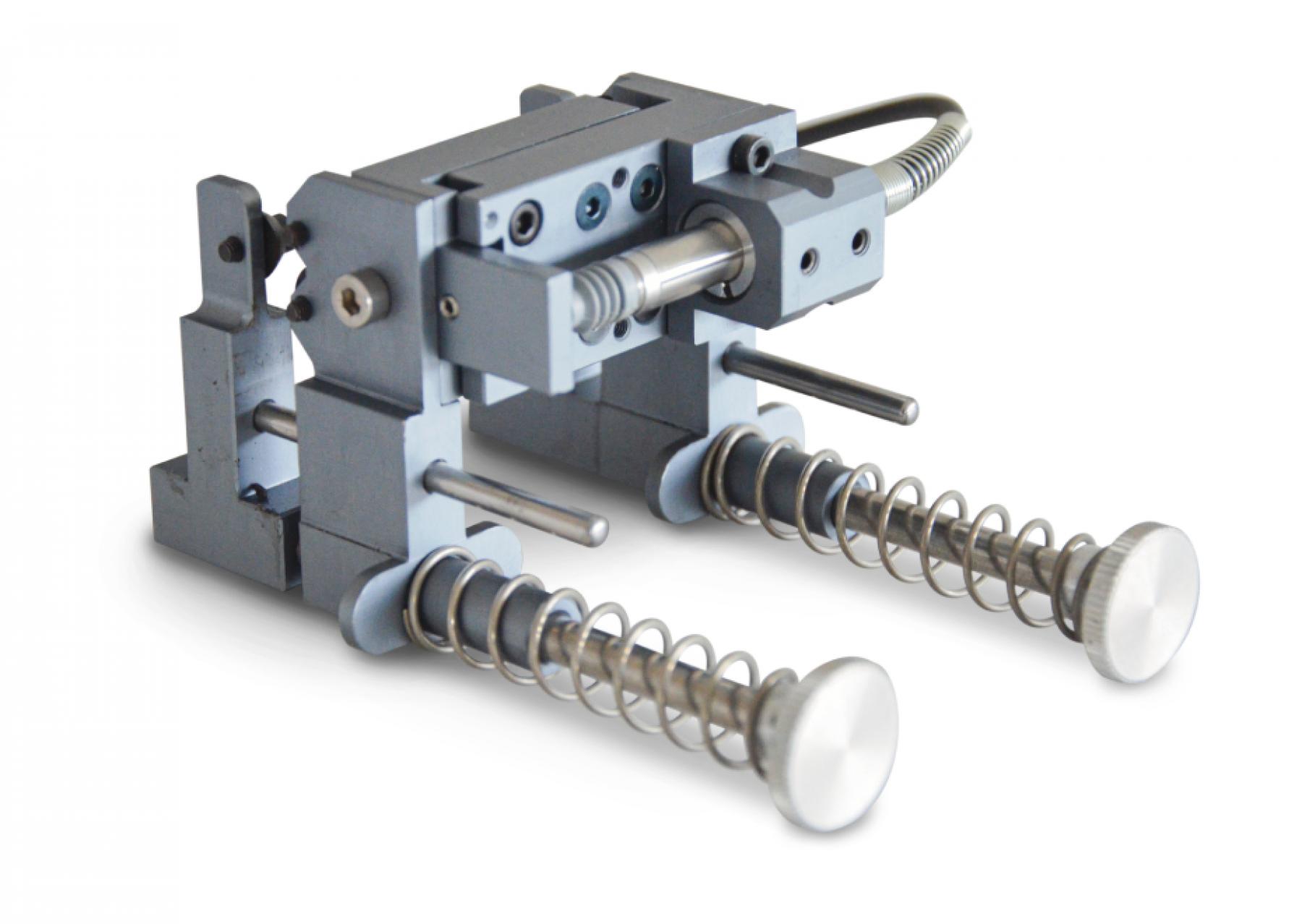

Сравнение H014 и H014-04
Данные приведены по актуальным карточкам Matest. Оба прибора предназначены для упругой области и должны быть сняты до дальнейшей пластической деформации или разрушения. H014 · H014-04
| Параметр | Matest H014 | Matest H014-04 |
|---|---|---|
| Назначение | измерение упругого удлинения | измерение упругого удлинения |
| Измерительная база | 50 мм | 50 / 100 / 200 мм |
| Ход датчика | +1 / −0,2 мм | 10 мм |
| Точность | 0,001 мм | 0,001 мм |
| Круглые образцы | подбор по конфигурации | диаметр 3–32 мм |
| Плоские образцы | подбор по конфигурации | толщина 1–32 мм, ширина от 15 мм |
| Минимальное расстояние между захватами | уточняется по системе | 120 мм |
| Этап снятия | до текучести | до разрушения |
Испытание до разрушения

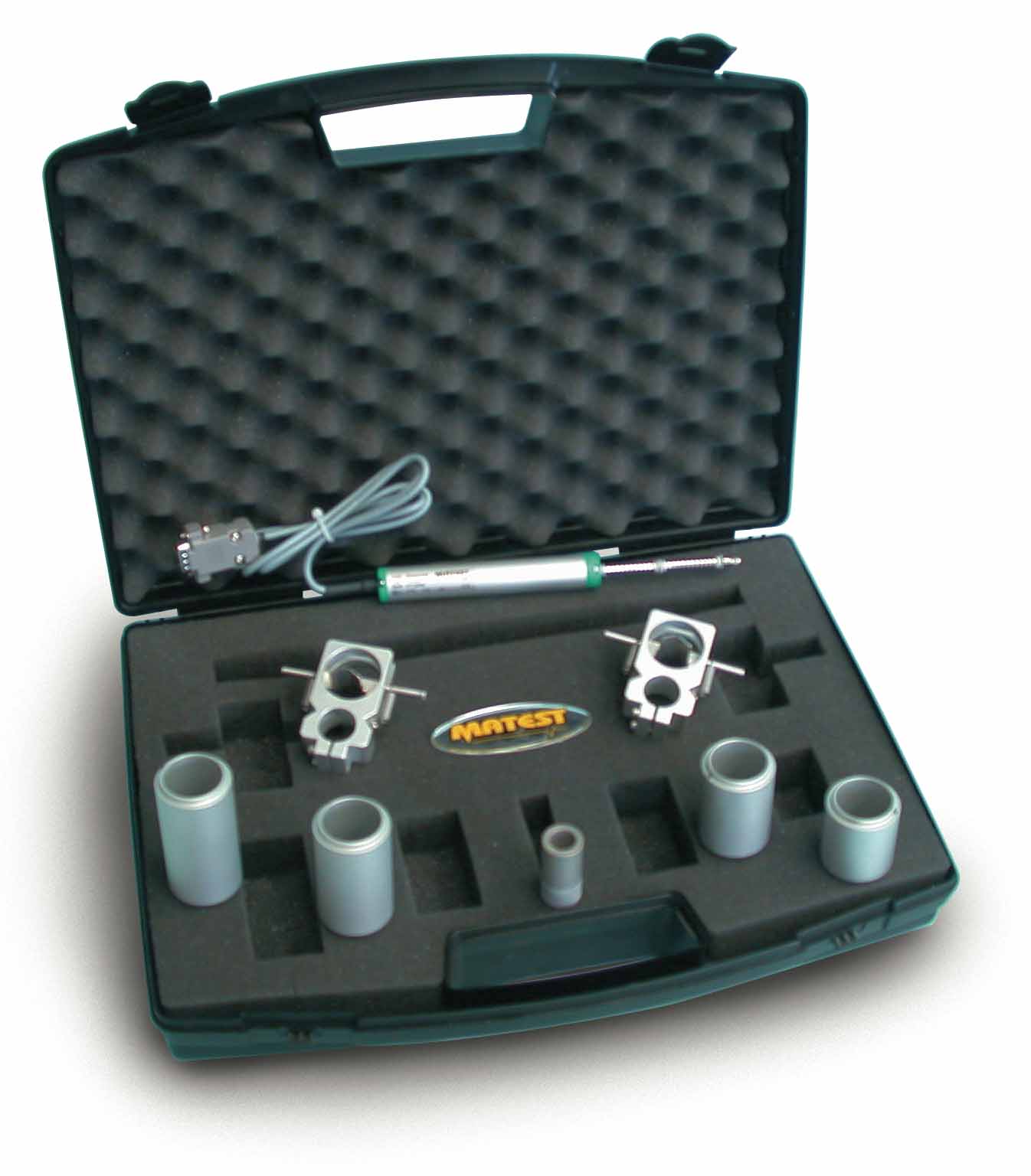

Модели H014-06–H014-12 по размеру образца
Коаксиальные модели оснащаются потенциометрическим датчиком. H014-06 имеет ход 25 мм; остальные перечисленные модели — 50 мм. Диапазон выбирается по реальной геометрии образца.
H014-06круглый образец Ø 4,5–11 мм; ход 25 мм
H014-07круглый образец Ø 10–19 мм; ход 50 мм
H014-08круглый образец Ø 18–25 мм; ход 50 мм
H014-09круглый образец Ø 26–36 мм; ход 50 мм
H014-10плоский образец: ширина до 25 мм, толщина до 10 мм; ход 50 мм
H014-11круглый образец Ø 35–49 мм; ход 50 мм
H014-12круглый образец Ø 48–61 мм; ход 50 мм
Подбор конфигурации
Как выбрать экстензометр для разрывной машины
Кода модели недостаточно: выбор зависит от геометрии образца, требуемого участка диаграммы деформирования и интерфейса испытательной системы.
Определить этап измерения
Требуется ли только упругая область или экстензометр должен оставаться на образце вплоть до разрушения.
Проверить машину
Сообщить модель испытательной машины и систему сбора данных, чтобы подтвердить механическую и электрическую совместимость.
Практическая ценность
Какие данные получают при испытании
Электронный экстензометр регистрирует изменение длины базы на образце. Совместно с данными о нагрузке это позволяет строить диаграмму деформирования и оценивать характеристики материала по применяемой методике испытания.
Для лабораторий металлов
Экстензометры применяются при испытаниях арматуры, круглых и плоских металлических образцов, когда требуется измерять малые деформации непосредственно на образце.
Что нужно согласовать
- форма и размеры образца;
- измерительная база и требуемый ход;
- снятие до текучести или работа до разрыва;
- модель машины и канал подключения.
Ответы на вопросы
Частые вопросы об экстензометрах Matest
Перед коммерческим предложением проверим, какая модель соответствует образцу и вашей испытательной системе.
Чем H014 отличается от экстензометров до разрушения?
H014 измеряет удлинение в упругой области и снимается до текучести. Коаксиальные H014-06–H014-12 могут оставаться на образце до разрушения.
Какая модель подходит для плоских образцов?
H014-04 работает с плоскими образцами толщиной 1–32 мм и шириной не менее 15 мм в упругой области. Для испытания до разрушения предназначен H014-10: ширина до 25 мм и толщина до 10 мм.
Как выбрать модель для круглого образца?
Нужно сопоставить диаметр образца с диапазоном H014-06–H014-12. Диапазоны частично перекрываются, поэтому дополнительно учитывают ход датчика и конфигурацию испытания.
Подойдёт ли экстензометр к имеющейся разрывной машине?
Совместимость подтверждается по модели машины, расстоянию между захватами, системе считывания и требуемому способу крепления.
Как получить цену в Казахстане?
Отправьте модель машины, форму и размеры образца и укажите, требуется ли испытание до разрушения. Мы подберём код Matest и подтвердим цену и срок поставки.
